Justerbare vippeben til optimering af vinkeloptimering af solreoler med fladt tag

Anjusterbart solar vippebenændrer modulets hældning uden at genopbygge hovedskinnestrukturen, hvilket gør det muligt at indstille et fladt-tag PV-array til projekt-specifikke eller sæsonbestemte solvinkler. Et typisk system bruger AL6005-T5 for- og bagben, SUS304-fastgørelseselementer og justeringspunkter med slidser eller-huller, mens vindløft, rækkeafstand og tagbelastning-ikke alene indstiller det tilladte hældningsområde.

Fast vs. justerbar solreol med fladt tag ved 10 grader –45 graders hældningsvinkler

Et fast-hældningssystem låser arrayet i én designvinkel for serviceperioden. Et justerbart system tillader den bageste støttegeometri at ændre sig inden for et defineret mekanisk område, almindeligvis10 grader –30 grader eller 10 grader –45 grader afhængigt af benlængde, skinnegeometri og moduldimensioner.

Den tekniske beslutning er ikke blot, om en stejlere vinkel fanger mere bestråling. Ændring af hældning ændrer også det forventede vindområde, aerodynamisk løft, skygge mellem rækker, ballastbehov, forreste/bagerste benkræfter og vedligeholdelsesfrigang.

Sammenligning af fast og sæsonbestemt vinkel solar montering

Energigevinst ved sæsonregulering erwebsted-specifikt. Breddegrad, diffus bestråling, tagorientering, skygge, modulteknologi og justeringsplan har alle indflydelse på resultatet. En procentdel gevinst bør ikke angives, før en projektspecifik-energisimulering køres.



Hvordan en AL6005-T5 justerbar bagben ændrer modultilt

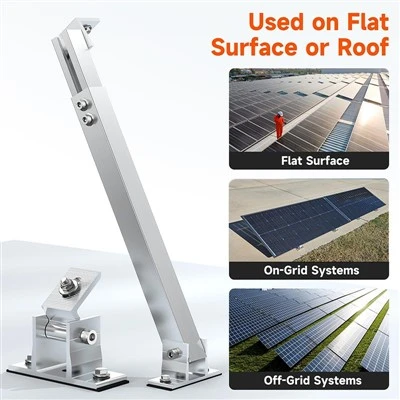

Det bagerste ben er det vigtigste justeringselement i enfladt tag justerbart beslag. I stedet for at skære en ny støtte til hver hældning, ændrer den bagerste enhed sin effektive højde gennem teleskopiske sektioner, slidsjustering eller en defineret række fastgørelseshuller.

Det forreste ben fungerer som det nederste omdrejnings-/støttepunkt. Det bagerste ben fastlægger den højdeforskel, der kræves for at indstille modulplanet.

En typisk belastningsvej er:

PV-modul → Midt-/endeklemme → AL6005-T5-skinne → Forreste/bagerste vippeben → Tagfastgørelse eller ballast → Tagkonstruktion

Justeringsleddet skal modstå de samme strukturelle handlinger, der tages i betragtning for resten af ​​monteringssystemet. Det kan ikke kun behandles som en positioneringsfunktion.

Bageste-benjusteringsgeometri for 10 grader –45 graders systemer

Den påkrævede bageste-benhøjde øges, når modulets hældning øges. For en forenklet geometri er den lodrette højdeforskel relateret til den understøttede modullængde og den valgte hældning.

Faktiske produktionsdimensioner skal også tage højde for for-benhøjde, hængselsgeometri, skinneposition, moduludhæng og forbindelsesforskydninger.


En almindelig indkøbsfejl er kun at angive "justerbar 10 grader –45 grader" uden at levere moduldimensioner. Den samme bageste-benforlængelse giver ikke den samme vinkel for hver modullængde og monteringsgeometri.

Krog:Send moduldimensioner og målvinkler, før du vælger for- og bagbenlængder.

https://www.bristarsolar.com/solar-fladt-tag-monteret/justerbart-solpanel-panel-vippe-tag-mount.html

Sæsonbestemt vinkel Solar Montering efter Latitude og Solar Elevation

Breddegrad er et vigtigt input til tiltvalg, men breddegrad alene bestemmer ikke den endelige strukturelle vinkel.

En sæsontilpasningsstrategi kan bruge en lavere hældning i perioder med høj solhøjde og en stejlere hældning, når solen forbliver lavere på himlen. Den faktiske energifordel bør kontrolleres med lokale bestrålingsdata og en energimodel.

For strukturelle indkøb er den vigtigere pointe, atenhver tilladt justeringsposition bliver en mulig strukturel driftstilstand.

Latitude, Shading og Row-Pitch-input til vinkeloptimering

Energiingeniøren og bygningsingeniøren bør derfor anvende de samme godkendte vippestillinger. En vinkel, der forekommer gunstig i udbyttemodellen, bør ikke indføres på stedet, hvis monteringssystemet kun er strukturelt kontrolleret ved en anden hældning.


60 m/s vind og 1,4 kN/m² snetjek ved maksimal hældning

Den maksimale justeringsvinkel er ofte det styrende strukturelle tilfælde for et udsat fladt-tag, fordi stigende hældning ændrer overfladen, der præsenteres for vind.

Den maksimale vinkel bør dog ikke automatisk antages at styre hver kraftkomponent. Vindretning, trykkoefficienter, tagzoner, modulafstand, bygningshøjde og arraygeometri kan skabe forskellige kritiske tilfælde.

Til systemer designet vhaAS/NZS 1170.2, hvor det er relevant, bør ingeniøren evaluere de relevante vindpåvirkninger ved hver godkendt arbejdsvinkel.

Strukturelle kontrol for justerbare for- og bagben

Følgende punkter skal verificeres, før justeringsintervallet godkendes:

60 m/s vinddesignetui:verificere løft, glidning og forbindelseskrav, hvor dette projekt vindhastighed gælder.

1,4 kN/m² snedesignetui:tjek skinnebøjning, benkompression og tagbelastning, hvor dette snetryk gør sig gældende.

AL6005-T5 benprofil:verificere sektionsegenskaber mod aksiale og bøjningskræfter.

SUS304 låsebefæstelser:bekræft boltdiameter, indgreb og forbindelsesmodstand.

Justeringshuller:kontroller leje- og kantafstande omkring belastede huller.

Ballastsystem:verificere glidning, væltning og tilladt tag egenlast.

Mekanisk fastgjort system:verificere ankerudtræk-og substratkapacitet.

AS/NZS 1170.2:brug, hvor det kræves af projektjurisdiktionen og det strukturelle designgrundlag.

Ingen60 m/sheller ikke1,4 kN/m²skal præsenteres som en universel produktvurdering. Kapacitetsændringer med hældningsvinkel, modulmål, benafstand, skinnespænd, tagzone, ballastarrangement og fastgørelsesmetode.


Ballasterede vs. mekanisk fikserede justerbare systemer under ISO 9001 produktionskontrol

Justerbare ben kan integreres i enten ballasterede eller mekanisk fikserede flade-tagkonstruktioner. Benmekanismen kan være ens, men last-overførselsvejen på tagniveau er anderledes.

For membrantage bør grænsefladen mellem monteringsbund og vandtætte lag også gennemgås for materialekompatibilitet, punkttryk og dræning. Et ikke-gennemtrængende layout fjerner ikke behovet for at kontrollere tagkonstruktionen under den.

Under enISO 9001-styret fremstillingsproces, skal produktionen af ​​justerbare ben omfatte profildimensionskontrol, hul-positionsinspektion, verifikation af parrings-delsafstand og samlingstest. For gentagne projektordrer er hulkonsistens særlig vigtig, fordi små dimensionsforskydninger kan ændre det tilgængelige justeringsområde.


Hurtigere vinkelændringer uden skæring eller svejsning på taget

Den praktiske værdi af ensæsonbestemt vinkel solcellemonteringsystemet går tabt, hvis hver justering kræver ny boring, skæring eller fremstilling.

Et korrekt afstemt for-/bagbensæt gør det muligt for installatører at flytte den bagerste forbindelse på foruddefinerede steder, låse fastgørelseselementerne og gentage den samme geometri på tværs af arrayet.

For kommercielle projekter bør justeringsproceduren specificere de godkendte vinkelpositioner og tilspændingssekvensen. Installatører bør ikke lave yderligere huller eller forlænge justeringsåbninger på stedet, fordi det ændrer den konstruerede forbindelsesgeometri.

For-skårne AL6005-T5-skinner, matchede for-/bagben, SUS304-hardware, midterklemmer og endeklemmer kan pakkes som ét system i henhold til den godkendte stykliste. Dette reducerer komponentmismatch under installation og gentagen indkøb.

Valg af justerbare solar vippeben fra projektdata

Et justerbart beslag bør ikke bestilles fra vippevinkel alene. Før produktionen skal monteringsleverandøren modtage moduldimensioner, modulorientering, påkrævet vinkelområde, tagtype, tagdimensioner, array-layout, projektplacering, bygningshøjde, vindhastighed, snebelastning og foretrukken fastgørelsesmetode.

Disse input bestemmer forreste-bengeometri, bageste-benforlængelserækkevidde, skinnesektion, forbindelsesafstand, fastgørelsesspecifikation og ballast- eller tag--fastgørelsesarrangement.

Til OEM-produktion kan hulpositioner, benlængder, ekstruderingsprofiler og emballage fremstilles mod godkendte tegninger. Udvalgte samlinger skal prøvemonteres- før batchforsendelse for at bekræfte, at de angivne justeringspositioner kan opnås uden feltændringer.

Konklusion: Optimer tilt inden for den strukturelle designkonvolut

Anjusterbart solar vippebengiver et fladt-tag PV-array-styret vinkelfleksibilitet uden at erstatte den primære skinnestruktur. Den tekniske fordel kommer fra at definere nyttige justeringspositioner, mens vindløft, snebelastning, rækkeskygge, ballastbehov og forbindelseskræfter holdes inden for den godkendte designramme.

Til sæsonjustering bør energimodellering afgøre, om flere vinkler giver en meningsfuld udbyttefordel på projektstedet. Strukturelle beregninger skal derefter verificere hver driftsposition, især de højere hældningsindstillinger, der kan øge vindeksponeringen.

AL6005-T5 for- og bagben, større end eller lig med 10 μm anodisering, hvor det er angivet, SUS304-fastgørelseselementer og fabriksstyret justeringsgeometri giver en repeterbar mekanisk platform. Endelige bendimensioner og tilladte vinkler bør altid vælges fra faktiske modul- og projektdata i stedet for et nominelt hældningsområde alene.

Ofte stillede spørgsmål - Justerbart hældningsområde, vindbelastninger og OEM indkøb

Kan justerbare solar vippeben skiftes sæsonmæssigt uden at fjerne modulerne?

Ja, når systemet er designet til feltjustering og den godkendte procedure tillader det. Installatører flytter den bagerste-benforbindelse til foruddefinerede huller eller forlængelsespunkter. Arrayet skal sikres under justeringen, og alle låsebefæstelser skal strammes til det specificerede installationskrav efterfølgende.

Kan et 10 grader –45 graders justerbart beslag designes til en 60 m/s vindplads?

Ja, men 60 m/s er ikke en automatisk vurdering for hvert 10 grader –45 graders system. Moduldimensioner, bygningshøjde, tagzoner, skinnespænd, benafstand, ballast eller ankre og hver godkendt vippeposition skal kontrolleres i forhold til den gældende vinddesignstandard.

Hvilke oplysninger er nødvendige for at bestille brugerdefinerede justerbare for- og bagsolarben?

Angiv moduldimensioner, orientering, målhældningsområde, tagtype, array-layout, bygningshøjde, projektplacering, vindhastighed, snebelastning og fastgørelsesmetode. Disse input giver producenten mulighed for at definere benlængder, justeringshuller, skinnesektioner, fastgørelseselementer og den projektspecifikke-stykliste før produktion.
