Ukorrekt ledningsføring af solceller forårsager op til 15 % af den langsigtede-forringelse af PV-systemets ydeevne på grund af isolering, jordfejl og termisk ekspansion. SUS304 solcellekabelclips i rustfrit stål fastgør 2-4 PV-ledere (4,0 mm² til 6,0 mm²) direkte til modulrammer eller monteringsskinneåbninger uden specialværktøj, hvilket bibeholder IEC 62938-kabelgeometrien over en 25-årig driftscyklus.
Mekaniske farer ved ustyrede PV-ledninger i forsynings- og C&I-arrays
Usikret kabling mellem PV-moduler og strenginvertere oplever kontinuerlig mekanisk belastning drevet af dynamisk vindbelastning og termiske cyklusser. Når frithængende kabler gnider mod skarpe modulrammekanter eller ru monteringsskinneoverflader, slider friktion den ydre isoleringskappe. Denne slid blotlægger kobberlederen, hvilket genererer fald i isolationsmodstanden og lysbuefejl, der udløser strenginvertere.
I tagballastsystemer og jordmonterede-arrays bringer kabelsænkning ledere i direkte kontakt med stillestående vand eller slibende ballastblokke. Forlænget fugtnedsænkning accelererer nedbrydning af kappen, mens overtrædelser af minimum bøjningsradius (overtræder minimumstærsklen for NEC 690.31 på 5 gange kablets ydre diameter) skaber interne mikro-frakturer i kobberstrengene.
| Fysisk ejendom | SUS304 rustfrit stål clips | UV-stabiliseret nylon 66 bindebånd |
| Udbyttestyrke | Større end eller lig med 205 MPa | ~80 MPa |
| Driftstemperaturområde | -40 grader til +120 grader | -40 grader til +85 grader |
| UV og ozon modstand | Nul nedbrydning over 25+ år | Skørhed inden for 3-5 år |
| Installationsmetode | Udvidet fjeder-spænding-på | Manuel bindeomslutning / variabel spænding |
| Salttågemodstand | >1000 timer (ASTM B117) | Kemisk skørhed under eksponering |
| Mekanisk tilbageholdelseskraft | Større end eller lig med 50 N aftræksmodstand- | Spændingsfald under termisk cykling |

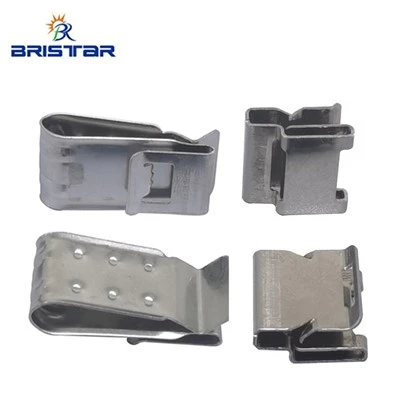

Framework-Monteret SUS304-kabelclipsspecifikation og geometri
Ledningsstyring på modul-niveau er afhængig af mekaniske clips designet til kanttykkelser fra 1,5 mm til 3,0 mm. Xiamen Bristar fremstiller rammemonterede-soltrådsklemmer ved hjælp af kold-valset SUS304 rustfrit stål (kvalitet 1.4301) med en minimumstrækstyrke på 520 MPa.
Det strukturelle design inkorporerer mønt-udvidede kanter langs kabelindgangskanalen. Disse glatte, udadbuede-buede læber eliminerer skarpe punkter, der kunne skære ind i halogen-frie-krydsbundne polyolefin-kabelkapper (XLPO) under termisk ekspansion og sammentrækning. Dobbelt-modhageindgrebstænder bider sig ind i aluminiumoxidlaget på rammen, hvilket giver en aksial fastholdelseskraft på over 50 N for at forhindre.
langsgående glidning under vindbelastninger op til 60 m/s (AS/NZS 1170.2 overensstemmelse).
Krog: Forebyg isolationsslid og jordfejl med fabriks-direkte SUS304-ledningsclips.
Anmod om tekniske prøver og teknisk datablad
Skinnekanal-Specifik klemmekonstruktion til aluminiumsunderstrukturer
Mens ramme--monterede clips administrerer modulets springkabler, fastholder skinnekanal-specifikke klemmer hovedkabler, der løber langs strukturelle støtteprofiler. Konstrueret til AL6005-T5 strukturelle aluminiumskinner (trækstyrke større end eller lig med 260 MPa, anodiseret filmtykkelse større end eller lig med 10μm), disse klemmer bruger top-slids- eller sidekanallåsemekanismer.
Skinneslidsklemmer har en fjeder-spændt fastholdelsesflig, der låser ind i skinnekanalrillen med en 90-graders vridning-lås eller tryk-tilpasning. Denne profil kan rumme op til 4 parallelle DC-strengkabler (ydre diametre 5,5 mm til 8,0 mm) uden at påføre kompressive punktbelastninger, der kompromitterer isoleringstykkelsen.
Galvanisk korrosion mellem uens metaller afbødes ved at kontrollere det elektrokemiske potentialdelta. SUS304 rustfrit stål i kontakt med AL6005-T5 anodiseret aluminium udviser en anodisk indeksforskel på under 0,15V, hvilket forhindrer galvanisk nedbrydning i kystnære miljøer testet under ISO 9227 saltspraystandarder.
Installationsprotokoller for langsigtet-systempålidelighed
- Klipafstandsintervaller:Plads til kabelklemmer i en maksimal afstand på 1,0 m langs modulrammer og 1,2 m langs monteringsskinner for at begrænse kabelnedbøjning under 15 mm, i overensstemmelse med IEC 61215 retningslinjer for mekanisk belastning.
- Drip Loop Integration:Dann en 100 mm nedadgående drypløkke, før du går ind i samledåser eller ledningsovergange. Dette forhindrer vand i at løbe langs wirekappen og trænge ind i IP67/IP68 kabelforskruninger.
- Værktøj-Gratis monteringstjek:Bekræft manuel indgreb ved at trække parallelt med rammekanten. Korrekt klemmesæde giver ingen aksial glidning under håndspænding, hvilket fjerner behovet for momentnøgler eller krympeværktøj på taget.
Langsigtet-vedligeholdelse og systemafkastpåvirkning
Brug af dedikeret SUS304-hardware eliminerer kabelvedligeholdelsesservicekald i løbet af et solcelleanlægs 25-årige designlevetid. Ved at isolere kabler fra slibende kanter og stillestående vand reducerer EPC-entreprenører isolationsrelaterede jordfejl, opretholder systemtilgængeligheden over 99,5 % og beskytter mod tidlig systemnedbrydning i krævende C&I- og forsyningsmiljøer.
Ofte stillede spørgsmål (FAQ)
Hvordan modstår SUS304-kabelclips galvanisk korrosion, når de installeres på aluminiumsmodulrammer?
SUS304 rustfrit stål danner et passivt kromoxidlag. Ved sammenkobling med AL6005-T5 anodiseret aluminium (filmtykkelse større end eller lig med 10μm), forbliver potentialforskellen inden for sikre driftsgrænser (<0.15V), preventing galvanic corrosion under ASTM B117 salt fog conditions.
Hvilken mindste trækkraft- giver Xiamen Bristar-kabelclips under dynamisk vindbelastning?
Bristar SUS304-kabelclips med dobbelte-modhagsfastholdelsestænder leverer en minimums aksial aftrækskraft på 50 N på 1,5-3,0 mm modulrammer, hvilket overstiger kravene til vibrationsmodstand under AS/NZS 1170.2-standarderne.
Hvad er minimumsordremængden (MOQ) og tilpasningstidslinjen for bulk wire management hardware?
Standard SUS304 solcellekabelclips-ordrer har en MOQ på 10.000 enheder. Brugerdefinerede geometrier til proprietære jernbanekanaler kræver 7-10 dage til værktøjsændringer og 15 dage for produktionslevering under ISO 9001 kvalitetskontrol.
